Wie lässt sich eine vollständige, reproduzierbare, präoperative Planungssicherheit und postoperative Qualitätssicherung auf Basis hochauflösender Schnittbilder eines digitalen Volumentomographen im Praxisalltag umsetzen?

Methodik

Der Einsatz des in der O&U etablierten, hochauflösenden digitalen Volumentomographen (DVT) SCS MedSeries® H22 samt integriertem 3D-Analysemodul von Disior wurde betrachtet, um exemplarisch eine präoperative Analyse sowie eine postoperative Qualitätssicherung bei der Korrektur eines spastischen Cavo-Varus-Fußes durchzuführen. Die Ergebnisse wurden evaluiert.

Bildergebnisse

Die Aufnahmen wurden mit dem angewendeten DVT, welcher Aufnahmen wahlweise unter Be- und Entlastung ermöglicht, mit einer nativen Bildauflösung von 0,2 mm und einer einstellbaren Strahlenbelastung analog der 2D-Projektionsröntgen in zwei Ebenen angefertigt^[1].

Die DICOM-Bilddaten wurden mit der isotropen Auflösung von 0,2 mm unverändert mit dem integrierten 3D-Analysemodul verarbeitet. Der Algorithmus des 3D-Analysemoduls segmentiert die eingehenden Bilddaten und analysiert unter Einbeziehung anatomischer Landmarken vollautomatisch die longitudinalen Achsen der ossären Strukturen auf der Basis einer Volumenberechnung des Knochens.

Das 3D-Analysemodul gibt im Ergebnis die erforderlichen Lage- und Winkelbeziehungen der abgebildeten ossären Strukturen samt automatischer Berechnung der jeweiligen Projektionen aus der 3-dimensionalen Auswertung aus.

Die Auswertung des 3D-Analysemoduls ermöglichte eine exakte, individuelle prä- und postoperative Analyse. Die Messergebnisse des 3D-Analysemoduls sind untersucherunabhängig, leicht reproduzierbar und liegen in ca. 3 Minuten vollständig vor.

Gegenüber der bisherigen 2D-Projektion zeigt sich ein Vorteil in der Diagnostik, Analyse und Therapieplanung. Die 3D-Analyse kann sich zu einem neuen Standard in der Auswertung der Bildgebung entwickeln und in der täglichen Nutzung Anwendung finden.

Somit ist nach Indikationsstellung eine präoperative standardisierte Analyse zur operativen Versorgung und postoperativen Qualitätssicherung möglich.

Die an diesem Beispiel erfolgte postoperative Kontrolle bestätigt die Notwendigkeit der individuellen, vollautomatischen Vermessung auf Basis hochauflösender 3D-Schnittbilddaten und des 3D-Analysemoduls zur Verbesserung der operativen Ergebnisse.

HINDFOOT ANALYSIS  Prä-Op
Measurement  Result
Meary’s Angle (Sagittal): -15,52°
Meary’s Angle (Axial): -34,26°
Talocalcaneal Angle (Axial): 22,78°
Talocalcaneal Angle (Sagittal): 48,28°
Saltzman View (45 degrees): 21,50°
Saltzman View (20 degrees): 26,16°
Medial Distal Tibial Angle (MDTA): 93,89°
Medial Talar Articular Surface Angle: 92,13°

HINDFOOT ANALYSIS  Post-Op
Measurement  Result
Meary’s Angle (Sagittal): -24,76°
Meary’s Angle (Axial): 14,16°
Talocalcaneal Angle (Axial): 27,10°
Talocalcaneal Angle (Sagittal): 56,45°
Saltzman View (45 degrees): -5,70°
Saltzman View (20 degrees): -14,17°
Medial Distal Tibial Angle (MDTA): 91,53°
Medial Talar Articular Surface: 91,50°

Diskussion

Die hochauflösende 3D-Bildgebung des eingesetzten DVT mit seinen multiplanaren Rekonstruktionsebenen ermöglichte eine nahezu artefaktfreie Abbildung der Strukturen.

Das Ergebnis ist essenziell für die Beurteilung zur präoperativen Planung und der postoperativen Kontrolle. Das integrierte 3D-Analysemodul des DVT ermöglichte eine exakte präoperative Analyse zur Festlegung des zu erfolgenden Eingriffs, sowie eine detaillierte postoperative Nachkontrolle.

Durch Anwendung des DVT mit integrierten 3D-Analysemodul konnte eine untersucherunabhängige prä- und postoperative Analyse mit hoher Reproduzierbarkeit, geringem zeitlichem Aufwand und hoher Strahlenhygiene sichergestellt werden.

Die erhobenen Daten zeigen die Notwendigkeit einer genauen Analyse der bisher verwendeten 2D-Messmethoden hinsichtlich Anwendbarkeit und Reproduzierbarkeit für die 3D-Analyse. Hier zeigen die Vergleiche der Messmethoden und deren Ergebnisse, dass 2D-Messmethoden nicht unreflektiert auf die 3D-Bildgebung übertragen werden können. Dies ist als Beispiel besonders auffällig in der Messmethode des Rückfußes nach Saltzman. Es zeigt sich die Notwendigkeit, entsprechend validierte und reproduzierbare Messmethoden zu entwickeln um standardisierte, untersucher­unabhängige Ergebnisse zu erhalten^[2-4].

Quellenangaben:

^[1] Koivisto, J., Kiljunen, T., Kadesjö, N., Shi, X. Q., & Wolff, J. (2015). Effective radiation dose of a MSCT, two CBCT and one conventional radiography device in the ankle region. Journal of foot and ankle research, 8(1), 1-11.

^[2] Conti, M. S. et al. (2021). Correlation of Different Methods of Measuring Pronation of the First Metatarsal on Weightbearing CT Scans. Foot & Ankle International, 42(8), pp. 1049–1059.

^[3] Krähenbühl, N. et al. (2021). Assessment of Progressive Collapsing Foot Deformity Using Semiautomated 3D Measurements Derived From Weightbearing CT Scans. Foot & Ankle International.

^[4] Kvarda P, Krähenbühl N., Susdorf R, et al. (2021). High Reliability for Semiautomated 3D Measurements Based on Weightbearing CT Scans. Foot & Ankle International.

ATOS Klinik Wiesbaden GmbH
Zentrum für Fuß- und Sprunggelenkschirurgie der Maximalversorgung / ZFS Max
Hagenauer Straße 47
65203 Wiesbaden
www.atos-kliniken.com

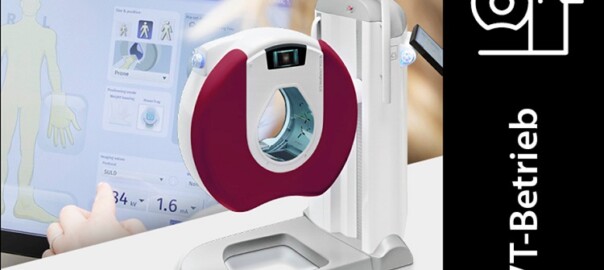

Digitale Volumentomographie mit dem SCS MedSeries® H22

SCS steht für Sophisticated Computertomographic Solutions und beschreibt die Lösung für die anspruchsvolle 3D-Bildgebung mit höchster Strahlenhygiene, höchster Bildauflösung sowie höchster Zeitersparnis für Patient, Praxis und Arzt – als Win-Win-Win-Situation – gleichermaßen.

Der digitale Volumentomograph SCS MedSeries® H22 besitzt ein breites Indikationsspektrum und ist aus der Orthopädie und Unfallchirurgie nicht mehr wegzudenken. Mit dem platzsparenden Design findet das DVT in jeder Praxis einen Platz. Dank der hohen Strahlenhygiene und der Auflösung von bis zu 0,2 mm ist der digitale Volumentomograph auch in der Pädiatrie anwendbar. Die vom DVT ausgehende Strahlendosis kann unterhalb der täglichen terrestrischen Strahlendosis eingestellt werden und ist im Vergleich zur Computertomographie um bis zu 92 % geringer.

Die hochauflösenden Schnittbilder stehen, inklusive Rekonstruktionszeit, innerhalb von drei Minuten in multiplanarer Ansicht (axial, koronal, sagittal) sowie in 3D am Befundungsmonitor zur Beurteilung durch den behandelnden Arzt zur Verfügung. Im Resultat ist es mit dem DVT möglich, eine 3D-Schnittbilddiagnostik durchzuführen, die sehr strahlungsarm ist, eine exakte Beurteilung von Grenzflächen zwischen Metall- und Knochenstrukturen zulässt, und sehr einfach am Patienten anzuwenden ist.

Jetzt Beratungsangebot zum planungssicheren Einstieg in die SCS Bildgebung anfordern.

Im Zuge einer Raumbegehung übernehmen wir für künftige Anwender die im Vorfeld erforderliche Raumplanung sowie auf Wunsch auch die Projektleitung und -durchführung zu den ggf. erforderlichen Vorbereitungen. Die Abstimmung erfolgt stets in enger Absprache mit dem Arzt.

Die platzsparende Komplettlösung

Um ein ungefähres Bild vom Raumbedarf der SCS Bildgebung zu erhalten, haben wir ein Beispiel: Das System braucht in etwa den gleichen Platz wie eine orthopädische Liege (ohne Kopfteil). Wenn eine solche auf einer freien Fläche in der Praxis Platz findet, dann lässt sich dort auch die DVT implementieren. Nachfolgend zeigen unsere Anwender ihre Lösungen für die Implementierung der SCS Bildgebung in deren Praxen.

Beispiele 1 & 2:

Beispiele 2 & 3:

Digitale Volumentomographie mit dem SCS MedSeries® H22

SCS steht für Sophisticated Computertomographic Solutions und beschreibt die Lösung für die anspruchsvolle 3D-Bildgebung mit höchster Strahlenhygiene, höchster Bildauflösung sowie höchster Zeitersparnis für Patient, Praxis und Arzt – als Win-Win-Win-Situation – gleichermaßen.

Der digitale Volumentomograph SCS MedSeries® H22 besitzt ein breites Indikationsspektrum und ist aus der Orthopädie und Unfallchirurgie nicht mehr wegzudenken. Mit dem platzsparenden Design findet das DVT in jeder Praxis einen Platz. Dank der hohen Strahlenhygiene und der Auflösung von bis zu 0,2 mm ist der digitale Volumentomograph auch in der Pädiatrie anwendbar. Die vom DVT ausgehende Strahlendosis kann unterhalb der täglichen terrestrischen Strahlendosis eingestellt werden und ist im Vergleich zur Computertomographie um bis zu 92 % geringer.

Die hochauflösenden Schnittbilder stehen, inklusive Rekonstruktionszeit, innerhalb von drei Minuten in multiplanarer Ansicht (axial, koronal, sagittal) sowie in 3D am Befundungsmonitor zur Beurteilung durch den behandelnden Arzt zur Verfügung. Im Resultat ist es mit dem DVT möglich, eine 3D-Schnittbilddiagnostik durchzuführen, die sehr strahlungsarm ist, eine exakte Beurteilung von Grenzflächen zwischen Metall- und Knochenstrukturen zulässt, und sehr einfach am Patienten anzuwenden ist.

Jetzt Beratungsangebot zum planungssicheren Einstieg in die SCS Bildgebung anfordern.

Die Häufigkeit arthrotischer Veränderungen steigt bei zunehmend alternder Gesellschaft stetig. Die betreffenden Patienten klagen häufig bspw. über Gelenkschmerzen unter Belastung oder Blockaden und wünschen sich eine unkomplizierte Ursachenfindung sowie schnellstmögliche Abhilfe. Dabei muss der behandelnde Arzt häufig auf die Hinzuziehung einer Diagnostik zurückgreifen, da die Ursachen nicht oder nicht vollständig aus der ausführlichen klinischen Untersuchung hervorgehen.

Die für die Orthopädie und Unfallchirurgie innerhalb der jeweiligen Praxis oder bei externen Standorten zur Verfügung stehenden, gängigen Methoden wie Sonographie, Röntgen, MRT, CT und digitale Volumentomographie (DVT) müssen bei jeweils vorliegendem Ergebnis der klinischen Untersuchung sorgfältig anhand des medizinisch erforderlichen Maßes und – ergänzend bei Anwendung von ionisierender Strahlung – unter Abwägung des für den Patienten geringsten Risikos sowie des größten Nutzens (Forderung Strahlenschutzgesetz) ausgewählt werden.

Die Wahl der geeigneten Diagnostik

Die Anwendung der Sonographie bei Verdacht auf arthrotische Veränderungen bringt zur ersten Verifikation des klinischen Verdachts häufig wertvolle Erkenntnisse, die auf Basis der Möglichkeiten des Verfahrens jedoch in ihrer Aussagekraft sowie im darstellbaren Bereich limitiert sind. Vor diesem Hintergrund ist häufig eine weitere Diagnostik oder ersatzweise die Wahl einer ebenfalls in der orthopädischen oder unfallchirurgischen Praxis verfügbaren Methode erforderlich. Hierzu zählen das klassische Röntgen, ggf. das MRT sowie der inzwischen an über 300 Standorten in Deutschland verfügbare digitale Volumentomograph SCS MedSeries® H22, während ein CT nur an radiologischen und damit externen Standorten vorhanden ist.

Das klassische Röntgen in zwei Ebenen resultiert in der Summation von Informationen entlang üblicherweise mindestens zwei Projektionsrichtungen. Damit sind die bei arthrotischen Veränderungen wie bspw. einer Gonarthrose vorhandenen Anzeichen zwar grundsätzlich häufig erkennbar, eine exakte Erkennung des den Patienten im Alltag beeinflussenden Anteils ist jedoch selten gesichert feststellbar. Die Ursache dafür liegt darin, dass beim klassischen Röntgen eine dreidimensionale Fragestellung physikalisch auf zwei Dimensionen reduziert wird. Durch diese Reduktion gehen zwangsläufig Details verloren, da die Bildinformationen summiert werden.

Auf Basis der Auflösung von 2–3 mm Schichtdicke, die üblicherweise im Rahmen von MRTs verfügbar ist, werden die entsprechenden Veränderungen ebenfalls meist nur eingeschränkt sichtbar. In jedem Fall können die MRT-Aufnahmen jedoch nur ohne Belastung des jeweiligen Gelenks angefertigt werden, was die Übertragbarkeit der Erkenntnisse auf das Ergebnis der klinischen Untersuchung sowie auf die im Alltag vom Patienten beschriebenen Probleme, welche selten ohne die üblicherweise vorliegenden Belastungen mit natürlichem Körpergewicht vorliegen, erschwert.

Die Anwendung eines CT zur Ursachenforschung bei arthrotischen Veränderungen kommt aus vielerlei Hinsicht eher als letzte Alternative in Frage. Zum einen ist ein CT nicht unmittelbar in einer orthopädischen und unfallchirurgischen Praxis verfügbar, wodurch der Patient das Verständnis aufbringen muss, einen je nach Region zeitnahen oder verzögerten externen Termin in einer Radiologie wahrzunehmen. Damit einhergehend muss der Patient einen weiteren Termin zur Wiedervorstellung in der Praxis vereinbaren, was ggf. zusätzlich mit einer weiteren Verzögerung, in jedem Fall jedoch mit zusätzlichem Personalaufwand, bei unveränderter Fragestellung verbunden ist.

Des Weiteren kann das CT analog dem MRT nur Aufnahmen ohne natürliche Körperbelastung und meist mit einer Schichtdicke größer einem Millimeter bereitstellen. Zuletzt ist die Strahlenbelastung für den Patienten durch das CT im Vergleich zu dem klassischen Röntgen oder dem digitalen Volumentomographen SCS MedSeries® H22 um einige Faktoren höher.

Das SCS DVT verfügt analog seinem Entwicklungsschwerpunkt über Funktionen und Eigenschaften, die in der orthopädischen und unfallchirurgischen Praxis enorm hilfreich sind. Dabei kann das System allem voran durch den Orthopäden oder Chirurgen mit DVT-Fachkunde eigenständig angewendet und abgerechnet werden. Zudem gewährleistet diese Bildgebung Aufnahmen je nach Wahl des Untersuchers ohne oder unter natürlicher Körperbelastung („Weight-Bearing“), was bei arthrotischen Fragestellungen häufig unabdingbar ist.

Die nach computergesteuerter Analyse am Befundmonitor angezeigten Schnittbilder können vom Untersucher bei gleichzeitig vorliegender Ansicht in axialer, sagittaler und koronaler Blickrichtung frei dreh- und verschiebbar ausgewertet sowie zusammen mit der ebenfalls verfügbaren und in den Ansichten frei auswertbaren 3D-Rekonstruktion betrachtet werden. Obwohl die Schichtdicke der SCS Bildgebung mit 0,2 mm weder vom MRT, noch vom CT erreichbar ist, wendet das System eine derart hohe Strahlenhygiene an, dass selbst die mit dem klassischen Röntgen in 2 Ebenen (zukünftig sogar in nur noch einer Ebene; siehe Abb. 1) einhergehende effektive Dosis unterboten wird. Dabei übertrifft diese Bildgebung das herkömmliche 2D-Röntgen in ihrer Aussagekraft bei weitem.

Abb. 1: Effektive Dosis des konventionellen Röntgen in zwei Ebenen im Vergleich zum SCS MedSeries® H22 DVT. Das SULD Protokoll (von Medizinphysikexperten entwickelt) ist bereits seit Jahren verfügbar, das neue SULD+ Protokoll als technologische Weiterentwicklung befindet sich derzeit in der Zertifizierungsphase.

Einsatz der SCS MedSeries® H22-Klasse in der Orthopädie und Sportmedizin

Das DVT wird bereits seit mehr als 6 Jahren in meiner orthopädischen, sportmedizinischen und traumatologischen Praxis eingesetzt. Dabei wurden die o.g. Eigenschaften des Systems bei jeder unmittelbar verfügbaren Aufnahme deutlich und unterstützen den Behandlungsprozess der Patienten, gerade bei Verdacht auf arthrotische Veränderungen, enorm. Nachdem die Bildgebung in den Räumen des Behandlers installiert und angewendet wird, stehen die Aufnahmen nach Indikationsstellung in 5 min oder weniger (Aufnahmezeit ca. 18 s) zur Auswertung am Befundmonitor zur Verfügung. Die sehr schnelle Verfügbarkeit sorgt einerseits für Begeisterung der Patienten und entlastet andererseits die Praxisstruktur, nachdem Wiedervorstellungen bei nur noch sehr seltener Anforderung nach zusätzlichen externen Bildgebungsterminen stark reduziert werden.

Die Aufnahmen mit der SCS Bildgebung werden von einer MFA mit Röntgenschein unter Verantwortung des DVT fachkundigen Arztes angefertigt und die im Rahmen des klassischen Röntgen nicht selten nötigen Wiederholungsaufnahmen auf Basis nicht auswertbarer Projektionsebenen entfallen infolge der 3-dimensionalen Abbildung innerhalb der SCS Bildgebung vollständig.

Die Aufnahmen des Systems unter Körperbelastung liefern zusätzliche Informationen zum Verhalten der ligamentären Strukturen über die dreidimensionale Gelenkstellung unter Belastung, die in der liegenden Position im Computertomographen oder in der MRT ohne die Körperbelastung des jeweiligen Gelenks fehlen (z. B. in der Beurteilung der Syndesmose/des Rückfußes). Insbesondere zeigt diese Aufnahmeart ihre Wertigkeit bei der Diagnostik von initialen Gelenkveränderungen, was für die Beurteilung degenerativer Veränderungen und dem Erkennen von Frakturen an kleinen Knochen entscheidend sein kann.

Arthrotische Veränderungen insbesondere der lasttragenden Gelenke wie Knie- und Sprunggelenk, sind multifaktoriell und betreffen neben den knöchernen auch die knorpeligen Strukturen. Bei der Beurteilung des Gelenkes sowie angrenzender Gelenkstrukturen in hoher Auflösung im realen Belastungszustand ergeben sich wesentliche Unterschiede im Vergleich zur rein statischen Bildgebung (konventionelles Röntgen aber auch CT-Schnittbildgebung). Dabei kann die herkömmliche Bildgebung nur in begrenztem Maße die Auswirkungen von Belastung auf das Gelenk darstellen (z. B. Rosenberg-Aufnahmen des Kniegelenkes).

Überlagerte Strukturen, die in der 2D-Röntgenbildgebung nur bedingt beurteilbar sind, sodass oft keine adäquate Einschätzung komplexer Gelenkstrukturen, dreidimensionalen Deformitäten oder Subluxationen möglich ist, sind in der DVT Bildgebung nicht vorhanden. Besondere Bedeutung hat diese Eigenschaft für die sichere Darstellung und damit Beurteilbarkeit subchondraler Zysten, kleinerer Osteophyten oder Infraktionen der Gelenkfläche.

Somit lässt sich mit der SCS Bildgebung sehr einfach der Schweregrad einer degenerativen Veränderung beurteilen, was insbesondere bei Frühformen der Arthrose relevant sein kann, bei denen die strukturellen Veränderungen noch minimal sind, jedoch klinisch bereits zu Beschwerden führen.

Abb. 2: 55-jährige Patientin mit massivem Belastungsschmerz über dem Innenknöchel nach Prothesenimplantation. In der SCS Bildgebung zunächst Abklärung der Stellung der Gelenkpartner in der Achsbelastung zueinander sowie einer etwaigen Prothesenlockerung. Als Schmerzauslöser wurde eine alte pseudarthrotische Innenknöchelfraktur nachgewiesen.

Weitere Vorteile der SCS Bildgebung in der orthopädischen OP-Planung und Regeneration des Patienten

Die SCS Bildgebung ermöglicht durch die detaillierte 3D-Rekonstruktion eine genaue Interpretation der räumlichen Lage und des Volumens von Pathologien (subchondrale Zysten) zum Beispiel bei der Planung von kniegelenksnahen Umstellungsosteotomien oder TEP-Planungen.

Im Vergleich zur konventionellen CT-Untersuchung reduziert das System zudem metallische Artefakte durch moderne Rekonstruktionsalgorithmen sowie in Folge der deutlich geringeren Dosis. Die Bildqualität bei der Untersuchung von Patienten mit einliegendem Osteosynthesematerial wird erheblich verbessert und dadurch eine präzisere Beurteilung der umgebenden Knochenstrukturen, bspw. zur zwischenzeitlichen Beurteilung einer knöchernen Konsolidierung, ermöglicht. Dadurch kann dem Patienten individuell frühestmöglich ggf. zumindest eine Teilbelastung erlaubt und insgesamt die erforderliche Zeit bis zur Rückkehr in die Vollbelastung und muskuläre Regeneration reduziert werden.

Abb. 3: 62-jähriger Patient mit rez. Ergüssen des Kniegelenkes, Z.n. 3-maliger ASK mit Abrasion, jetzt zunehmender Leidensdruck, zur Abklärung Indikation zur Prothesenimplantation. In der SCS Bildgebung fortgeschrittene Retropatellararthose als Hauptdiagnose nachweisbar.

Aktuelle Forschung und Zukunftsaussichten zur SCS Bildgebung

Aktuelle Forschungen zielen darauf ab, die Einsatzmöglichkeiten der Bildgebung bei paralleler weiterführender Erhöhung der Strahlenhygiene weiter auszubauen, etwa in der Rheumatologie, Onkologie und Sportmedizin und die Algorithmen zur Bildverarbeitung weiter zu verfeinern. Neue Entwicklungen im Bereich der künstlichen Intelligenz eröffnen zudem das Potenzial zur automatisierten Analyse von DVT-Bildern, was die diagnostische Effizienz weiter steigern könnte.

Abb. 4: 33-jähriger Eishockeyspieler, mehrere Stürze auf das Handgelenk, jetzt zunehmende Beschwerden bei Dorsalextension. Im Röntgen unauffällig. In der SCS Bildgebung dann der Nachweis einer knöchernen Absprengung des distalen Radius (Processus styloideus). Planung Arthroskopie.

Fazit

Zusammenfassend ist die SCS Bildgebung für die klinische Praxis besonders wertvoll, wenn es darum geht, Traumafolgen zu erkennen, operative Eingriffe zu planen oder konservative Therapieoptionen zu bewerten. Durch die Möglichkeit der Achsbelastung gelingt die Beurteilung der Gelenkstrukturen auch bei frühen degenerativen Veränderungen. Somit bestehen vielerlei Vorteile gegenüber anderen bildgebenden Verfahren durch exaktere Beurteilung des Gelenkspalts und angrenzender knöcherner Strukturen sowie durch eine geringere Strahlenbelastung bei gleichzeitiger höherer Sensitivität.

Prof. Dr. Oliver Tobolski
Ortho4Sport
Industriestraße 161
50999 Köln
www.ortho4sport.de

Digitale Volumentomographie mit dem SCS MedSeries® H22

SCS steht für Sophisticated Computertomographic Solutions und beschreibt die Lösung für die anspruchsvolle 3D-Bildgebung mit höchster Strahlenhygiene, höchster Bildauflösung sowie höchster Zeitersparnis für Patient, Praxis und Arzt – als Win-Win-Win-Situation – gleichermaßen.

Der digitale Volumentomograph SCS MedSeries® H22 besitzt ein breites Indikationsspektrum und ist aus der Orthopädie und Unfallchirurgie nicht mehr wegzudenken. Mit dem platzsparenden Design findet das DVT in jeder Praxis einen Platz. Dank der hohen Strahlenhygiene und der Auflösung von bis zu 0,2 mm ist der digitale Volumentomograph auch in der Pädiatrie anwendbar. Die vom DVT ausgehende Strahlendosis kann unterhalb der täglichen terrestrischen Strahlendosis eingestellt werden und ist im Vergleich zur Computertomographie um bis zu 92 % geringer.

Die hochauflösenden Schnittbilder stehen, inklusive Rekonstruktionszeit, innerhalb von drei Minuten in multiplanarer Ansicht (axial, koronal, sagittal) sowie in 3D am Befundungsmonitor zur Beurteilung durch den behandelnden Arzt zur Verfügung. Im Resultat ist es mit dem DVT möglich, eine 3D-Schnittbilddiagnostik durchzuführen, die sehr strahlungsarm ist, eine exakte Beurteilung von Grenzflächen zwischen Metall- und Knochenstrukturen zulässt, und sehr einfach am Patienten anzuwenden ist.

Jetzt Beratungsangebot zum planungssicheren Einstieg in die SCS Bildgebung anfordern.

Herr Prof. Dr. med. Gabor Szalay ist Facharzt für O&U mit den Zusatzbezeichnungen in Chirurgie, spezieller Unfallchirurgie, Handchirurgie, Sportmedizin, Notfallmedizin sowie D-Arzt. Er leitet gemeinsam mit Herrn Dr. med. Markus Ehnert die Praxis an der Sportklinik in Bad Nauheim sowie die Standorte in Büdingen und Bad Orb.

„Ich ärgere mich wahnsinnig, dass ich so lange mit der Entscheidung zur Implementierung gewartet habe. Viel mehr Patienten hätten von den Vorteilen dieser Lösung profitieren können.“

Die Diagnostik mittels SCS Bildgebung – für Herrn Prof. Szalay wurde diese Perspektive Realität. Die 3D-Schnittbildgebung kannte er schon länger: Auf Kongressen sei er oft am Stand der SCS und dem System vorbeigelaufen, abgeschreckt von den vermeintlich hohen Kosten, erzählt der Facharzt für Orthopädie und Unfallchirurgie. Nach intensiver Auseinandersetzung und individueller Betreuung entschied er sich schließlich doch zur Implementierung. Schon kurz nach der Installation zerstreuten sich seine anfänglichen Bedenken. Es zeigte sich schnell, dass weder die Investition in die bessere Diagnostik noch die Integration des Systems in den Praxisbetrieb ein Problem darstellte. Stattdessen trat das Gegenteil ein: Alle waren begeistert.

„In den wenigen Fällen, in denen wir doch noch ein konventionelles Röntgenbild erstellen, sind unsere Arzthelferinnen schon beinahe enttäuscht, wenn sie nicht mit der SCS Bildgebung arbeiten dürfen. Sie schätzen die intuitive Bedienung sehr. Wir alle sind beeindruckt von der hohen Bildqualität und die Patienten sind genauso fasziniert.“

Innerhalb kürzester Zeit erstellt das DVT 3D-Schnittbilder in der eigenen Praxis, wodurch Prozesse spürbar optimiert werden. Der Arbeitsalltag ohne den „Donut”, wie das System aufgrund seiner Form im Team liebevoll genannt wird, ist in Bad Nauheim undenkbar geworden.

Einfache Bedienung, die rundum überzeugt

Die Implementierung einer neuen Diagnostik ist in den Praxen immer eine Frage des Raumbedarfes. Typische Einwände anderer Ärzte – zu wenig Platz, die Angst des Personals vor neuer Technik, oder unklare Indikationen – diese Bedenken kann Herr Prof. Szalay aus eigener Erfahrung zwar nachvollziehen, allerdings nicht bestätigen.

„Das System nimmt nicht viel Platz ein. Selbst der kleinste Behandlungsraum reicht aus, um die SCS Bildgebung zu installieren. Die Handhabung ist so einfach, dass unsere Mitarbeiterinnen es mittlerweile dem konventionellen Röntgen vorziehen. Und was die Indikationen betrifft – in einer orthopädischen Praxis, die eine ausreichende Anzahl an Patienten behandelt, hat man mehr als genug Fälle.“

Bildqualität, die überzeugt – besonders in der Endoprothetik

Die SCS Bildgebung konnte sich ab dem ersten Tag als fester Bestandteil aller Praxisabläufe integrieren. Das Team schätzt besonders, dass die Bilddaten sofort auf allen Rechnern verfügbar sind. So können sie die Informationen in den 20 Behandlungsräumen und den beiden OP-Sälen unmittelbar abrufen.

„Diagnostisch bringt uns diese Lösung wirklich weiter und wir nutzen sie täglich. Die klare Darstellung in 0,2 mm Schichtdicke ermöglicht uns eine präzise, gestochen scharfe Visualisierung, selbst bei einliegendem Osteosynthesematerial und Prothesen.“

Die gelebte und erlebte Qualität, die das System für die Ärzte und das Personal in die Praxis bringt, überzeugt auf ganzer Linie: „Für uns ist das System wie ein vollwertiger Mitarbeiter – von Beginn an einsatzbereit und eine echte Entlastung“, erklärt Herr Prof. Szalay. Auch die medizinischen Fachangestellten, die anfangs noch skeptisch waren, erkannten schnell die Vorteile. Besonders der Wegfall der zeitaufwendigen CT-Terminorganisation sei eine enorme Entlastung, erzählt der Facharzt.

Der entscheidende Unterschied in vielen Fällen

Die medizinischen Vorteile der DVT-Technologie zeigen sich nicht nur in Ausnahmefällen, sondern jeden Tag. Aussagekräftige Bildergebnisse steigern die Diagnosesicherheit um ein Vielfaches und können den Verlauf einer Therapie massiv beeinflussen. Sie entscheidet oft über die Frage, ob eine Verletzung operativ versorgt werden muss oder nicht. Das zeigen auch die vielen Beispiele aus der Praxis an der Sportklinik Bad Nauheim:

„Wir behandeln jeden Tag Radius- oder Scaphoidfrakturen, bei denen wir eine präzise Bildgebung brauchen. Eine Patientin, die extern erstversorgt wurde, kam zur Verlaufskontrolle zu uns. Im 2D-Röntgenbild zeigte sich uns eine Mittelhandfraktur. Zur Sicherheit sahen wir uns die Hand im DVT an und erst dort wurde deutlich, dass die Fraktur völlig disloziert war.“

Solche Befunde sind auch für die Patienten besonders eindrucksvoll. Die 3D-Rekonstruktion hilft ganz besonders dabei, die Diagnose in Gänze nachvollziehen zu können.

„Das Feedback der Patienten ist überwältigend – sie verstehen sofort, warum eine OP nötig ist oder eben nicht.“

Schnelle Diagnostik liefert Klarheit, wann Sport wieder realistisch ist

Die 3D-Rekonstruktion ist nur ein Aspekt, wie dieses Diagnostikverfahren die Kommunikation zwischen Arzt und Patienten auf ein neues Niveau hebt. Herr Prof. Szalay verweist auf die vielen Sportler, die in der Praxis behandelt werden. Sie profitieren besonders, da durch die unmittelbare Diagnostik verlässliche Aussagen darüber getroffen werden können, wann eine Rückkehr zum Sport wieder realistisch ist.

„Ob es sich bei den Patienten nun um Olympia-Teilnehmer mit Fußfraktur oder Volleyballspieler mit Handverletzung handelt – sie alle wollen wissen, wann sie wieder voll in die Belastung einsteigen dürfen. Mit dieser Lösung kann ich klare Aussagen treffen. Das ist vor allem für Sportler unbezahlbar.“

Auch die Zusammenarbeit mit Physiotherapeuten wird durch die Bildgebung erleichtert, da die 3D-Schnittbilder unkompliziert weitergegeben und Therapieentscheidungen gemeinsam abgestimmt werden können.

Große Wertschätzung auf Seiten der Patienten

Für Herrn Prof. Szalay liegt der größte Mehrwert in der Kombination aus ärztlicher Sicherheit und patientenzentrierter Versorgung.

„Zeit ist ein wertvolles Gut, entsprechend sollte dieses Gut auch wertgeschätzt werden. Mit dem Einsatz der unmittelbaren 3D-Schnittbildgebung kann dem Patienten Zeit, Wege und Unsicherheit erspart werden. Der Patient fühlt sich bestens betreut, weil er nicht weggeschickt werden muss. Und wir Ärzte haben die diagnostische Sicherheit, die wir brauchen.“

Klare Kommunikation auf Augenhöhe

Die Patienten fühlen sich dank dieser intensiven Betreuung rundum adäquat versorgt, weshalb die Leistung dankend angenommen wird. Eine hohe Patientenzufriedenheit hat einen starken, positiven Einfluss auf die Praxisbindung. Auch die Reputation durch Empfehlungen innerhalb des Patientenkreises verbessert sich durch das Angebot der DVT-Technologie – Aspekte, die während des Entscheidungsprozesses nicht unterschätzt werden sollten.

Von Anfang an die richtige Entscheidung

In der SCS Bildgebung sieht Herr Prof. Gabor Szalay einen echten Wendepunkt für seine sportmedizinisch ausgerichtete Praxis. Die Möglichkeit, binnen Sekunden hochpräzise 3D-Schnittbilder zu erstellen, hat Diagnostik und Therapieplanung spürbar verändert. Frakturen, die im Röntgen unauffällig wirken, werden klar erkennbar – oft mit entscheidender Auswirkung auf den Therapieweg. Besonders Sportler profitieren von schneller Klarheit über Heilungsverläufe und realistische Rückkehrzeiten. Für Herrn Prof. Szalay steht eines fest: Keine der Bedenken und Argumente, die gegen eine Implementierung sprachen, traten ein. Seine Botschaft an Kolleginnen und Kollegen in der O&U ist eindeutig:

„Für mein gesamtes Team bedeutet der Einsatz dieser Lösung eine deutliche Entlastung, für Patienten ein Gewinn an Sicherheit und Vertrauen – deswegen ist sie aus unserem Praxisalltag nicht mehr wegzudenken. Ich lade Sie ein, uns in Bad Nauheim zu besuchen. Schauen Sie sich die SCS Bildgebung in der Praxis an – danach sind alle Fragen geklärt.“

Prof. Dr. med. Gabor Szalay & Dr. Markus Ehnert
Praxis an der Sportklinik
In der Au 1,
61231 Bad Nauheim
www.praxis-sportklinik.de
